6 Pengukur Aliran Uap Terbaik

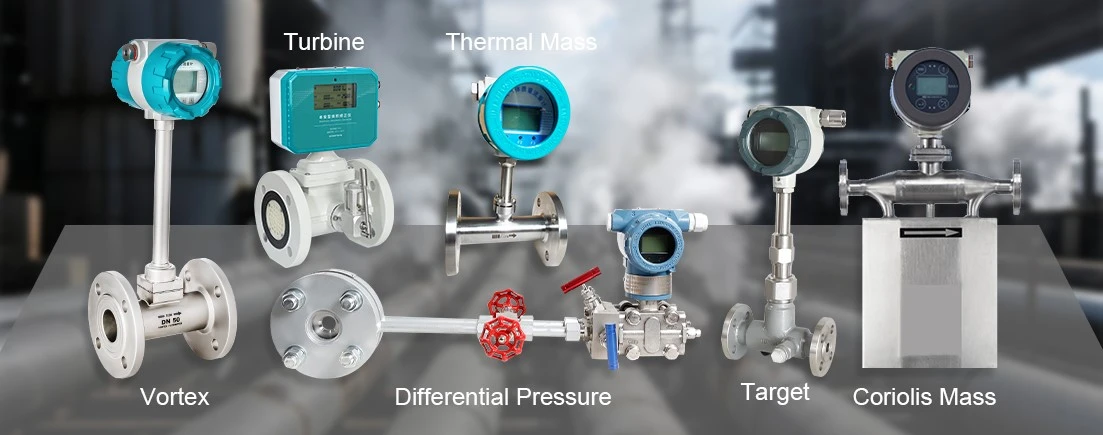

Pengukuran uap umum dilakukan di industri seperti pembangkit listrik, pengolahan makanan, manufaktur bahan kimia, dan pemanasan distrik. Pengukuran aliran uap yang akurat sangat penting untuk manajemen energi, pengendalian proses, dan optimalisasi biaya. Namun, mengukur uap tidaklah mudah. Steam sering kali beroperasi pada suhu tinggi, tekanan tinggi, dan kepadatan yang bervariasi, sehingga memerlukan teknologi pengukuran aliran yang andal dan kuat. Hari ini saya akan memperkenalkan enam pengukur aliran uap yang paling umum digunakan pelanggan kami dalam aplikasinya.

1. Pengukur Aliran Pusaran

Prinsip Kerja

Pengukur aliran pusaranberoperasi berdasarkan prinsip jalan pusaran Kármán. Ketika uap mengalir melewati badan tebing di dalam flowmeter, vortisitas dihasilkan secara bergantian di bagian hilir. Frekuensi pelepasan pusaran sebanding dengan kecepatan aliran, memungkinkan meteran menghitung laju aliran.

Keuntungan

• Tidak ada bagian yang bergerak, sehingga perawatannya rendah
• Cocok untuk uap jenuh dan uap super panas
• Akurasi bagus (biasanya sekitar ±1%)
• Berbagai macam ukuran pipa dan aplikasi industri

Kekurangan

• Membutuhkan panjang pipa lurus yang cukup di bagian hulu dan hilir
• Tidak cocok untuk laju aliran yang sangat rendah

Aplikasi Terbaik

• Jalur distribusi uap industri
• Pemantauan uap boiler
• Sistem manajemen energi

Pengukur aliran pusaran secara luas dianggap sebagai solusi paling populer untuk pengukuran aliran uap karena menawarkan keseimbangan yang baik antara akurasi, keandalan, dan biaya.

2. Pengukur Aliran Pelat Lubang

Prinsip Kerja

Flowmeter pelat lubang bekerja berdasarkan tekanan diferensial (DP). Ketika uap melewati suatu pembatas (pelat lubang), terjadi penurunan tekanan. Laju aliran sebanding dengan akar kuadrat perbedaan tekanan yang diukur pada pelat.

Keuntungan

• Desain sederhana dan kuat
• Biaya awal yang rendah
• Distandarisasi secara luas

Cocok untuk sistem uap bersuhu dan bertekanan tinggi

Kekurangan

• Kehilangan tekanan permanen yang tinggi
• Rasio turndown yang terbatas
• Tepi lubang dapat aus atau terkikis seiring berjalannya waktu

Aplikasi Terbaik

• Pengukuran uap rumah boiler
• Jaringan pipa uap industri besar
• Kondisi aliran stabil

Pengukur pelat lubang tetap menjadi salah satu teknologi pengukuran aliran uap{0}}yang paling tradisional dan hemat biaya.

3. Pengukur Aliran Venturi

Prinsip Kerja

Pengukur aliran Venturi juga termasuk dalam pengukur aliran tekanan diferensial. Uap mengalir melalui bagian konvergen, tenggorokan, dan bagian divergen, menciptakan perbedaan tekanan antara saluran masuk dan tenggorokan yang berkorelasi dengan laju aliran.

Keuntungan

• Kehilangan tekanan jauh lebih rendah dibandingkan pelat orifice
• Keandalan dan daya tahan tinggi
• Cocok untuk jaringan pipa besar

Kekurangan

• Ukuran fisik lebih besar
• Biaya pemasangan lebih tinggi dibandingkan pelat orifice
• Membutuhkan instalasi yang presisi

Aplikasi Terbaik

• Pipa uap besar
• Pembangkit listrik
• Sistem uap-bertekanan tinggi

Venturi meter ideal ketika kehilangan tekanan harus diminimalkan, terutama pada pipa transmisi uap besar.

4. Pengukur Aliran Turbin

Prinsip Kerja

Pengukur aliran turbin berisi rotor multi-bilah yang dipasang di aliran aliran. Ketika uap mengalir melalui meteran, hal itu menyebabkan rotor berputar. Kecepatan putaran sebanding dengan kecepatan aliran, dan sensor mengubah putaran ini menjadi pulsa listrik yang mewakili laju aliran.

Keuntungan

Akurasi dan pengulangan yang tinggi

Respon cepat terhadap perubahan aliran

Cocok untuk sistem uap yang relatif bersih

Kekurangan

Komponen yang bergerak mungkin akan aus seiring berjalannya waktu

Sensitif terhadap kotoran, kelembapan, atau uap basah

Membutuhkan pemeliharaan

Aplikasi Terbaik

Pengukuran uap bersih

Pemantauan energi pada jaringan pipa yang lebih kecil

Pengukur aliran turbin dikenal memiliki akurasi tinggi, namun memerlukan kondisi uap yang bersih dan stabil.

5. Pengukur Aliran Massa

Untuk mengukur steam, kami memiliki 2 jenispengukur aliran massatersedia, massa Coriolis dan massa termal.

Prinsip Kerja

Pengukur aliran Coriolis mengukur aliran massa secara langsung menggunakan efek Coriolis. Uap melewati tabung yang bergetar sehingga menyebabkan pergeseran fasa getaran akibat massa yang bergerak. Sensor mengukur pergeseran ini untuk menentukan laju aliran massa.

Keuntungan

• Pengukuran aliran massa langsung
• Akurasi sangat tinggi ±0,1%FS
• Tidak bergantung pada perubahan suhu, tekanan, dan kepadatan

Kekurangan

• Biaya tinggi
• Instalasi yang berat dan rumit
• Kisaran ukuran pipa terbatas

Aplikasi Terbaik

Pengukuran uap{0}}presisi tinggi

Transfer hak asuh dan akuntansi energi

Pengukur aliran Coriolis dianggap sebagai teknologi paling akurat, namun biasanya digunakan dalam proses bernilai tinggi atau kritis.

Pengukur Aliran Massa Termal

Prinsip Kerja

Pengukur aliran massa termal mengukur aliran berdasarkan perpindahan panas. Sensor panas ditempatkan di aliran aliran, dan meteran menghitung laju aliran dengan mengukur berapa banyak panas yang dibawa oleh gas atau uap yang mengalir.

Keuntungan

• Pengukuran aliran massa langsung
• Tidak ada bagian yang bergerak
• Sensitivitas yang baik untuk laju aliran rendah

Kekurangan

• Uap basah dapat mempengaruhi akurasi pengukuran
• Aplikasi Terbaik
• Pengukuran uap kering
• Pemantauan aliran gas dalam sistem uap

Pengukur aliran massa termal terutama digunakan untuk pengukuran aliran gas, tetapi dalam kondisi tertentu juga dapat mengukur aliran uap kering.

6. Pengukur Aliran Sasaran

Prinsip Kerja

A pengukur aliran sasaranmenempatkan disk (target) langsung di aliran aliran. Gaya yang diberikan oleh uap yang mengalir menyebabkan target membelok, dan gaya ini diukur untuk menentukan laju aliran.

Keuntungan

Struktur yang kokoh

Bekerja dengan baik dengan uap kotor atau basah

Cocok untuk kondisi aliran rendah

Kekurangan

Komponen target mungkin aus seiring berjalannya waktu

Aplikasi Terbaik

• Lingkungan industri yang keras
• Pengukuran uap basah
• Sistem uap aliran rendah

Cara Memilih Pengukur Aliran Uap yang Tepat

Saat memilih pengukur aliran uap, beberapa faktor harus dipertimbangkan:

1. Jenis Uap

• Uap jenuh
• Uap super panas
• Uap basah

2. Akurasi yang Diperlukan

Misalnya, untuk presisi tinggi → Coriolis

Untuk pengukuran industri umum → Vortex

3. Ukuran Pipa

Saluran pipa besar → Venturi atau lubang

Saluran pipa sedang → Vortex

Saluran pipa kecil → Turbin atau Coriolis

4. Kondisi Instalasi

Misalnya, untuk ruang terbatas → Target flowmeter

5. Anggaran

Biaya rendah → Pelat lubang

Biaya/kinerja seimbang → Vortex

Akurasi tinggi → Coriolis

Kesimpulan

Pengukur aliran uap yang berbeda menawarkan keuntungan unik tergantung pada aplikasinya. Memilih teknologi yang tepat memerlukan evaluasi kondisi uap, persyaratan akurasi, kendala pemasangan, dan anggaran.
